中壓開關柜真空斷路器測溫

中壓真空斷路器的作用

中壓真空斷路器主要使用于三相交流50Hz，6-10kV電力系統中，起到分?jǐn)嚯娐返淖饔茫梢怨┌l(fā)電廠、變電站、工礦、企業及其他電氣設備保護和控制使用。現有的真空斷路器由真空泡、操作機構、觸頭及觸臂組成。基本原理為真空泡滅弧后達到分?jǐn)嚯娐纺康摹ｋ娏鞯耐ㄟ^是會產生熱量的，在觸臂和真空泡中的電阻很小，根據焦耳定律可知產生的熱量很小，可以忽略不計。但是斷路器的觸頭，隨著安裝工藝的變化、接觸面積的變化，電阻相對會大很多。電阻的增大讓觸頭發熱的風險增大。

中壓開關設備的溫度升高的原因

現今，中壓配電網絡系統面臨的挑戰與日俱增，開關設備的非正常溫度升高往往會帶來難以預料的后果，因此對開關設備的溫升進行監測及診斷是非常迫切且有必要的。作為開關設備的核心元件，斷路器是銜接整個發電系統和輸配電系統的關鍵且唯一可移動的部件，因此，開關柜斷路器能否正常工作直接影響了電力系統的穩定運行。斷路器故障及事故中，主回路溫升過高或異常的主要原因是由于動靜觸頭接觸不良，接觸電阻增大，造成回路溫度異常。如果不及時發現并處理，則會進一步加劇發熱和氧化，出現諸如觸指熔化脫落、觸頭燒毀、絕緣材料惡化等現象，甚至?xí)鸹鸲l(fā)開關爆炸等安全事故。

中壓開關柜斷路器測溫

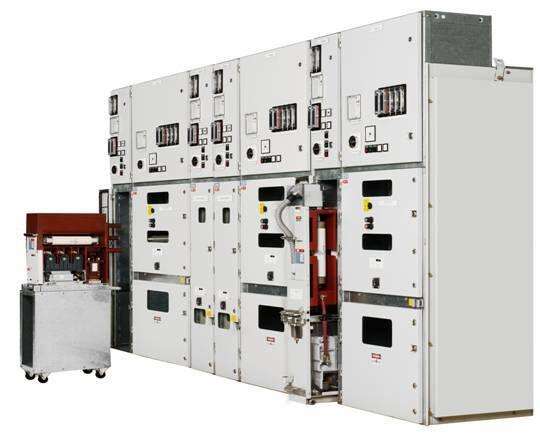

中壓開關柜是一種常見的供電設備，其中的斷路器是用來關合、承載和開斷供電回路的開關裝置，是重要的控制器件，一旦斷路器發生故障，很容易引起電網事故并造成經濟損失。斷路器容易發熱點在梅花觸頭處，若不及時發現，容易發生電力事故，因此需要采用光纖測溫技術對斷路器進行監測。

傳統的真空斷路器測溫方式存在的缺陷如下 ：

1、無法實時測量6個觸頭的溫度 ；

2、無法遠程監控斷路器觸頭溫度 ；

3、無法對斷路器存在的溫度風險預警。

福州華光天銳認為，傳統的斷路器測溫裝置無法滿足斷路器溫度檢測的功能，更無法在此溫度基礎上判斷斷路器的狀態。

中壓斷路器光纖在線監測系統

用于中壓斷路器的熒光式光纖測溫裝置能夠在不影響斷路器運行的情況下主動監測斷路器及開關設備溫度運行狀態，具備優異的測溫性能，可提高電力設備產品運行可靠性，同時操作簡單，保障運維人員人身安全。熒光光纖測溫裝置結構簡單、價格合理、絕緣可靠，尤其可適用于多種規格型號的斷路器。測溫斷路器在斷路器正常運行狀態下，可以實時測量觸頭溫度，在液晶顯示面板上顯示斷路器觸頭溫度，同時通過計算機連接，可以遠程監控斷路器溫度，對斷路器運行溫度設置報警點。
福州華光天銳自主研發出一種可以測量帶電監測斷路器觸頭溫度的裝置，采用熒光光纖測量可以很好的解決了高電壓爬電耐壓問題，6路通道觸頭測溫同時測量滿足了斷路器溫度實時監測的要求。
